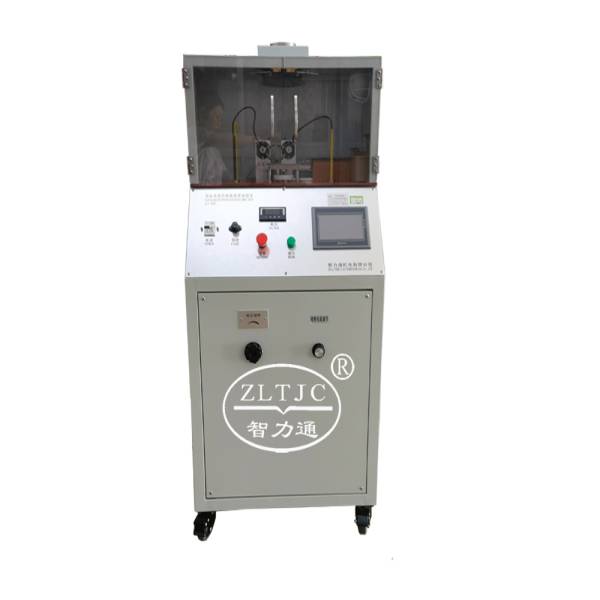

UL746A高压电弧跟踪速率试验仪符合UL746A:25.1条款要求,用于固体绝缘材料在遭受高电压、低电流电弧时,在试样表面形成的碳化导电路径的测试。
由一个下图所示的电气示图及电极构成,一个额定电压250VA的变压器,初级最小为120VA60Hz,开路电压5200V,限流电阻,将电极之间的短路电流限制在2.36mA,该电气回路通过一对不锈钢电极斜立于试样表面,试样表面形成可见的碳化导电路径并产生导电路径的速率(mm/min)。
技术参数:
电极参数 |
Ф3.2±0.05mm 长102±0.51mm,末端对称300角,材质:303不锈钢,电极对试样压力0.2±0.04N,电极与水平方向成450角,其中一电极不动,另一电极水平移动,电极头相对距离:4±0.05mm。 |
试验箱 |
约680mm*350mm*360mm |
短路电流 |
2.36mA |
开路工作电压 |
5200V |
毫安表 |
0~50mA,精度±5% |
电气回路 |
根据回路电流变化信号控制移动电极的前后变化及速度 |
控制方式 |
PLC触屏控制 |
试验电源 |
220V/AC 15kVA 50Hz |
