  • GB2099图12无螺纹端子弯曲试验机 GB2099图12无螺纹端子弯曲试验机

GB2099图12无螺纹端子弯曲试验机

产品描述:

产品型号:ZLT-DW1P
  • 产品型号:ZLT-DW1P
  • 标准:IEC60884图12,GB2099图12,GB16915.1图10,IEC60669.1图10
  • 支付方式
  • 显示
  • 价格条款
  • 交货时间:现货
  • 重量说明:70KG
  • 包装:木

GB2099图12无螺纹端子弯曲试验机ZLT-DW1P

  产品概述:

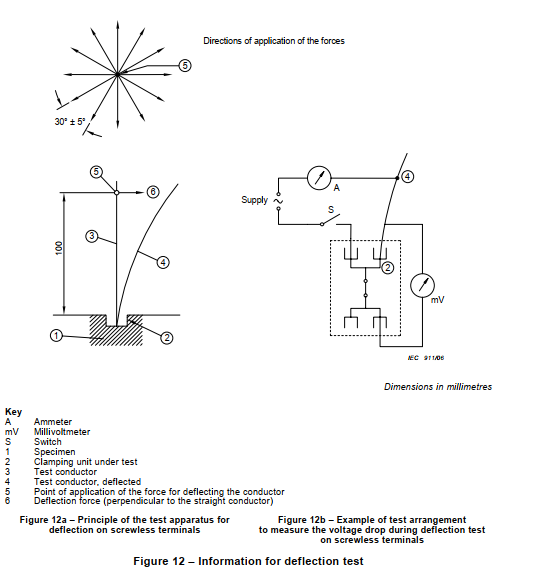

  无螺纹端子弯曲试验装置符合GB 2099.1-2008 :12.3.12端子和端头一般要求(P21) 图12、IEC60884图12和GB 16915.1图11、IEC60669.1图11无螺纹端子测试;用于测量不可重接插头插销与连接插头引出线等类似接线口的电压降,从而判断接线口优劣,也可检查插头线在完成标准规定的弯曲试验次数后的断线情况。

技术参数:

●电源:AC220V+10%,50Hz

●输出电流: AC0-25A±3%

●输出电压:≤ 12V

●压降测量范围:5-199.9mV±3%

●工作方式:手动/自动,PLC触屏操作;

●旋转角度:0-360°可自定义设置任意角度

●施力旋转方向:朝每个旋转角偏差30°±2°中的方向自动运行,各试样偏转定位10°±2°

●弯曲力:0.25 N、0.5 N、1.0N(配三种规格砝码各一个)

●施力方向: 垂直于未弯曲的导线方向。

●电压降测试范围:1 ~ 1000mV;精度:±1%

●调压器容量:≤ 500VA。
